精準的鎖模系統，杰出的能效，高效的伺服驅動，都能滿足所有需求，以客戶產品為中心，為客戶提供整套技術解決方案，關為全球客戶創造更佳的投資回報和客戶體驗。
高效節能，精準快速
用更低的投資成本，以貼近實際應用為研發方向，打造只需更少生產空間的兩板機。
◆ 二板式結構,縮短機器長度,節省廠房空間20~25%；
◆ 快速開關模油壓缸與高壓鎖模油壓缸各自獨立,減少液壓油用量50%。

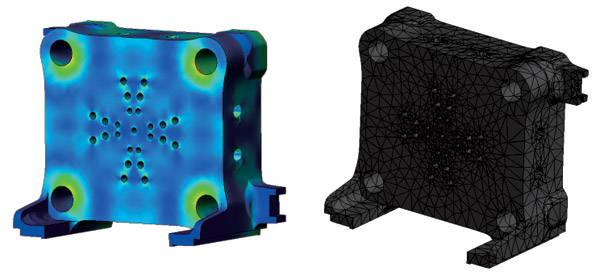

◆ FEA設計高箱形模板結構,模板變形量少；
◆ 獨立式鎖模缸,非與機壁一體鑄造,無鑄件砂孔漏油問題；
◆ 非機構式調模,零件少,故障少；
◆ 有強力開模之設計,開模力約10%閉模力。
◆ 二板式油壓鎖模結構更換模具快速，可邊開模邊頂出，節省成型周期；

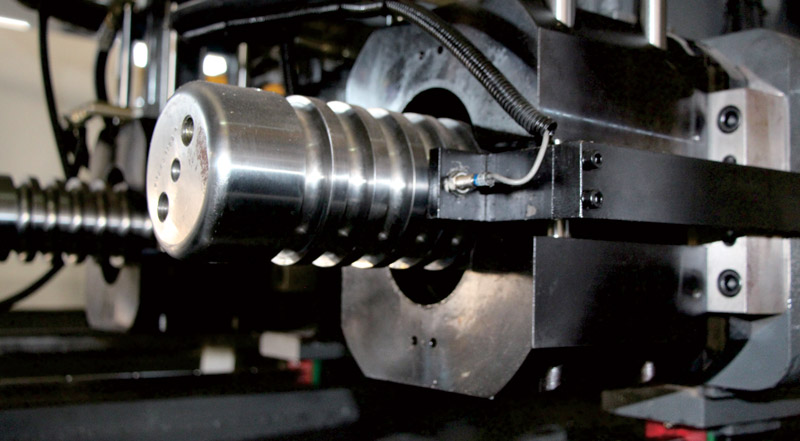

◆ 支柱與油缸活塞分離不接觸，活動機壁移動不影響活塞移動，可在開關?？焖龠^程中完成高壓鎖模半合螺母對牙之程序，降低成型周期。
◆ 高壓鎖模半合螺母對牙時，僅移動高壓鎖?；钊鞍牒下菽?，重量較輕，操作時間較短。
更節省
機構更堅固
生產更快速

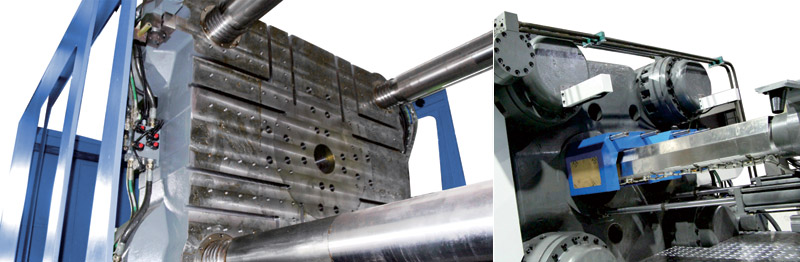

◆ 以兩支對角位置的油缸移動快速開關模，并配合動模板下方加長滑腳支撐，使活動模板移動更平穩，開關模定位更精準；
◆ 活動模板采用線性滑軌，運動更平穩，效率更高。
◆ 可配合客戶需求加大模厚及開模行程，適合深桶形模具；
◆ 可配合客戶需求加大模板尺寸與柱內距，適合大型模具；
◆ 可配合客戶需求作射出單元與開關模單元調配組合。
◆ 因支柱與油缸活塞為分離式，不接觸 ，維修保養容易；
◆ 獨立式鎖模油缸（不與活動機壁一體鑄造）換油封時可整組拆裝；
◆ 支柱與鎖模油缸活塞為分離式，不接觸，互不影響，更換油封時不須拆支柱，更換支柱時不須拆解油缸。
更精準
更彈性
操作更簡便

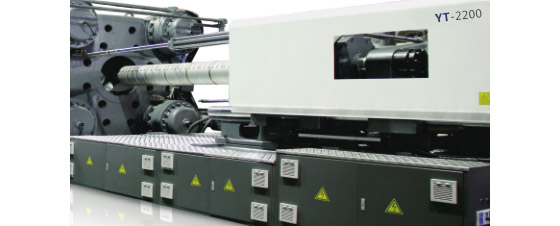

◆ 先進的兩板式鎖模機構，簡化裝備節約時間，結構緊湊，占地空間更??；

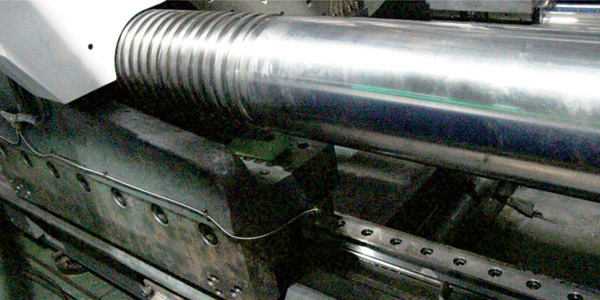

◆ 拉桿與動模板零摩擦，使用壽命更長，對角式布局的兩個快速油缸大大提升開合模速度；
◆ 鎖模高壓建壓行程短，起壓迅速，鎖模力與系統壓力成正比，線性好；壓力傳感器實時監控，鎖模力重復精度高；

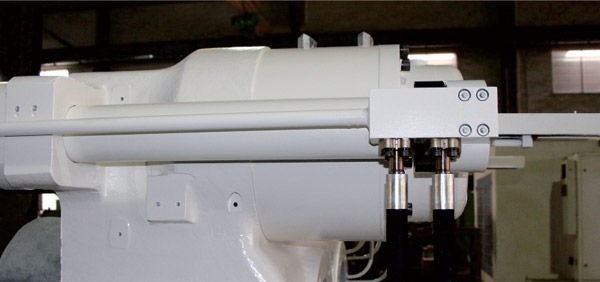

◆ 對角分布的快速移模油缸，開合模速度更快，有效縮短周期，使模板在鎖模動作時的均勻受力；
◆ 同步式拉桿抱閘裝置，抱閘油缸具備緩沖功能，抱閘精確，無沖擊；

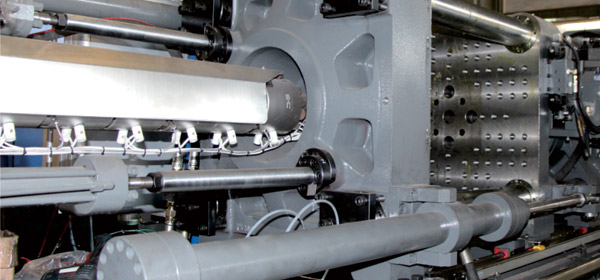

◆ 超長的動模板支撐滑腳，保證模板在使用沉重模具時的精度，提升模具的使用壽命；
◆ 模板高剛性高，不易變形，有利于提升模具壽命和制品成型精度。
鎖模單元
合理空間布局，使用壽命長
精準鎖模
快速運動機構
堅固可靠滑腳
高剛性模板設計
◆ 對角式雙射移油缸布局，射臺對中性更好，整體射臺工作平穩；
◆ 注射壓縮功能，鎖模油缸獨立控制，實現快速反應的模板平行度控制和注塑壓縮成型功能；
◆ 射臺后板線軌導向，摩擦損耗小，響應速度快，隨動性好。
◆ 拖板式注射結構，結構剛性更好，重心更合理，運行更平穩。
注射單元
快速穩定設計
低壓注射技術
高效穩定射臺
高剛性結構
技術參數
| 項目 | 單位 | YT-1300 | YT-1600 | YT-1900 | YT-2200 | YT-2500 | YT-2800 | YT-3200 | YT-3700 | |||||||||
| 射出單元 | 螺桿直徑 | mm | Φ110 | Φ120 | Φ120 | Φ130 | Φ130 | Φ140 | Φ140 | Φ150 | Φ150 | Φ160 | Φ160 | Φ170 | Φ170 | Φ180 | Φ180 | Φ190 |
| 理論射出容積 | cm3 | 6411 | 7630 | 7348 | 8623 | 9486 | 11001 | 12463 | 14307 | 14660 | 16680 | 17684 | 19964 | 21212 | 23781 | 25180 | 28055 | |
| 射出量 | gram | 5790 | 6890 | 6635 | 7787 | 8565 | 9934 | 11254 | 13069 | 13238 | 15062 | 15969 | 18028 | 19154 | 21474 | 22737 | 25334 | |
| ozs | 204.2 | 243.0 | 234.0 | 274.7 | 302.1 | 350.4 | 397.0 | 461.0 | 466.9 | 531.3 | 563.3 | 635.9 | 675.6 | 757.5 | 802.0 | 893.6 | ||
| 射膠壓力 | kg/cm2 | 2296 | 1929 | 1856 | 1582 | 2083 | 1796 | 2061 | 1795 | 1955 | 1718 | 200 | 1773 | 1935 | 1726 | 1948 | 1748 | |
| 射出率 | cm3/sec | 790 | 940 | 1052 | 1234 | 1088 | 1262 | 1100 | 1263 | 1377 | 1567 | 1472 | 1662 | 1640 | 1839 | 1760 | 1961 | |
| 夾模單元 | 閉模力 | metrictons | 1300 | 1600 | 1900 | 2200 | 2500 | 2800 | 3200 | 3700 | ||||||||
| 夾模行程 | mm | 1510-2210 | 1750-2600 | 1750-2600 | 1850-2750 | 1950-2950 | 2250-3250 | 2200-3200 | 2300-3300 | |||||||||
| 模板最大開距 | mm | 2860 | 3300 | 3350 | 3550 | 3750 | 4150 | 4200 | 4300 | |||||||||
| 模厚 | mm | 650-1350 | 700-1550 | 750-1600 | 800-1700 | 800-1800 | 900-1900 | 1000-2000 | 1000-2100 | |||||||||
| 大柱內距 | mm | 1350*1100 | 1550*1400 | 1660*1450 | 1850*1550 | 1950*1650 | 2050*1750 | 2200*1850 | 2300*1950 | |||||||||
| 托模行程 | mm | 300 | 300 | 350 | 350 | 400 | 400 | 450 | 450 | |||||||||
| 電氣單元 | 電機馬達 | KW | 124 | 144 | 174 | 195 | 210 | 234 | 240 | 260 | ||||||||
| 溫度控制器 | (range)set | (0-400℃)*7 | (0-400℃)*7 | (0-400℃)*8 | (0-400℃)*8 | (0-400℃)*8 | (0-400℃)*8 | (0-400℃)*8 | (0-400℃)*8 | |||||||||
| 電熱容量 | kw | 50.6 | 53 | 75.3 | 110.6 | 115 | 121.8 | 150 | 175 | |||||||||
| 其他 | 機械尺寸（LxWxH） | m | 10.2*3.3*2.8 | 11.3*3.5*2.9 | 13.3*3.7*3.3 | 14*4.1*3.4 | 14.3*4.2*3.5 | 14.8*4.3*3.6 | 15.3*5*3.8 | 16.5*5.3*4.1 | ||||||||
| 油箱容量 | liter | 1800 | 2300 | 2800 | 3500 | 3500 | 4000 | 4100 | 4400 | |||||||||
| 機械重量 | metrictons | 53 | 68 | 73 | 120 | 150 | 160 | 190 | 230 | |||||||||
| 最高系統壓力 | kg/cm2 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | |||||||||

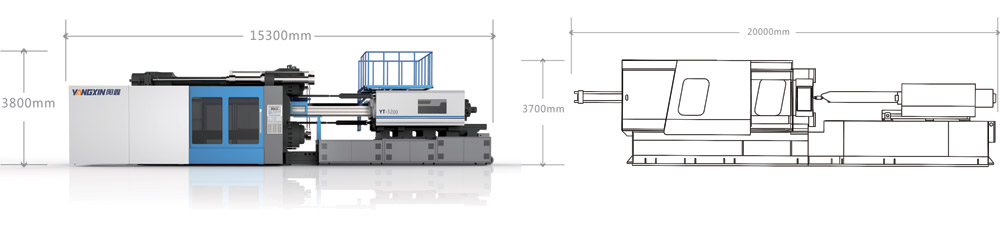

外觀優勢對比圖
| 靈活布局和緊湊外形尺寸的優勢， 可理想地融入您的生產環境中。 以3200噸機臺比較縮短25% |  |
注：本產品參數射出量按聚苯乙烯比重1.05,假設效率0.88計算，因產品不斷研究改良，設計變更時，恕不另作通知。
